“Phẫu thuật” Galaxy S7 xem rõ hệ thống tản nhiệt bằng chất lỏng

Đầu tiên là hệ thống tản nhiệt: S7 dùng cơ chế tương tự như Xperia Z5 hay Lumia 950 XL với một ống dẫn bằng đồng khá lớn để chuyển nhiệt lượng từ SoC rồi phân tán nó rộng ra bên trong máy. Trong ống này chứa chất lỏng làm mát hoạt động theo cách bốc hơi khi nóng và đến đầu lạnh thì hóa lỏng trở lại, mọi thứ cứ tuần hoàn như vậy nên không bị thất thoát.

Người mở máy cũng nhận xét rằng S7 được làm rất chặt để tránh nước chảy vào bên trong, mặt sau thì được dán keo chặt vào khung sườn và không sử dụng các roan cao su. Phần thực hiện chi tiết mời bạn đọc xem chi tiết bài viết dưới đây.

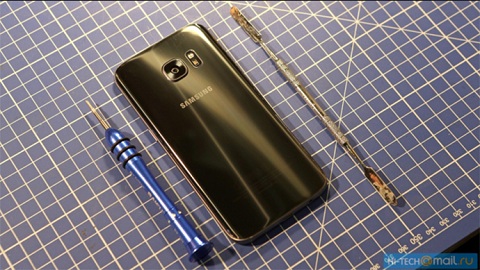

Dụng cụ để tiến hành “phẫu thuật”

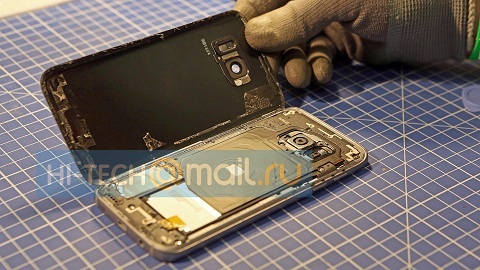

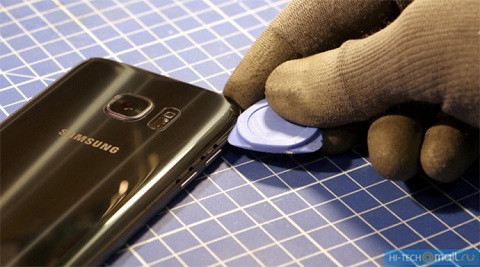

Mặt sau của máy được dán với khung kim loại nhờ vào một lớp keo khá chắc chắn, nên bạn cần làm nóng phần nắp lưng của S7 để keo chảy ra, sau đó mới cạy lên được.

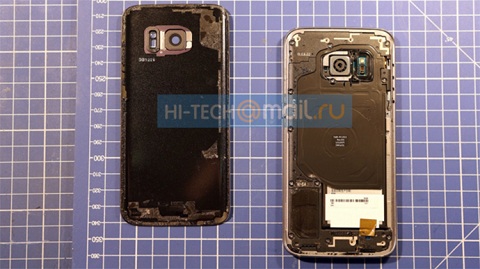

Lúc này bạn có thể thấy được lớp keo dùng để cố định phần nắp vào lưng máy, không có một ron cao su chống nước nào theo phần viền máy như một số điện thoại có khả năng chống nước.

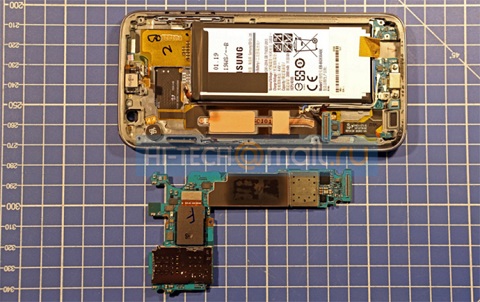

Đây là bo mạch mới của máy đã được tháo rời. Ngay đây bạn cũng có thể thấy được ống đồng tản nhiệt nằm cạnh cục pin.

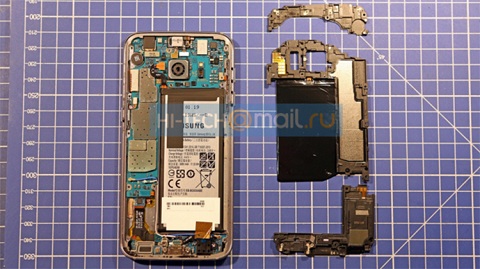

Bên trong máy được bảo vệ bởi nhiều tấm che chắn. Ngoài ra, bạn sẽ nhìn thấy được viên pin với dung lượng là 3000 mAh.

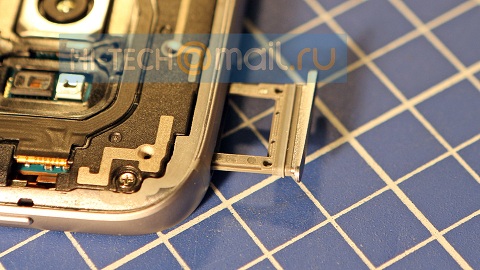

Khay chứa SIM và thẻ nhớ thì lại có ron cao su.

Người mở máy nhận xét rằng việc tháo S7 từ nắp lưng như thế này là tốt vì chúng ta có thể sửa chữa mà ít làm tổn hại đến màn hình.

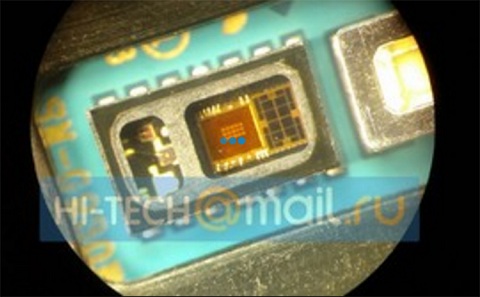

Ảnh chụp cận cảnh một cái cảm biến, không rõ là cảm biến gì.

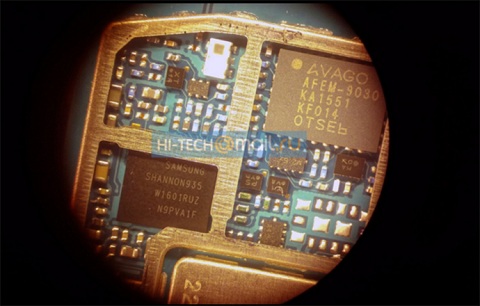

Chip khuếch đại sóng.

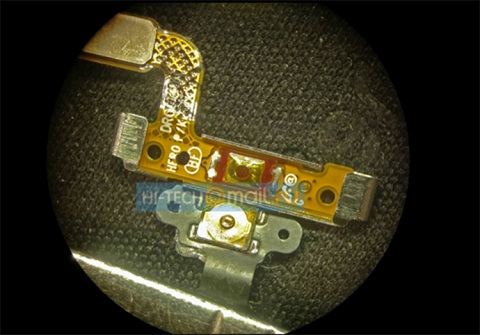

Miếng ở trên là cơ chế cơ học của nút home trên Galaxy S7. Nó được nhận xét là chắc chắn và cứng cáp hơn nhiều so với nút home của iPhone nằm ngay bên dưới.

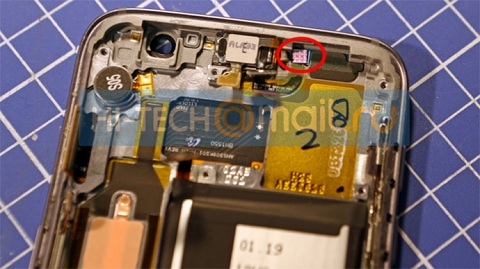

Cái tem được đánh dấu xxx này sẽ đổi màu khi nó bị ướt, giúp nhà sản xuất biết liệu nước đã tràn vào bên trong máy của bạn hay chưa.

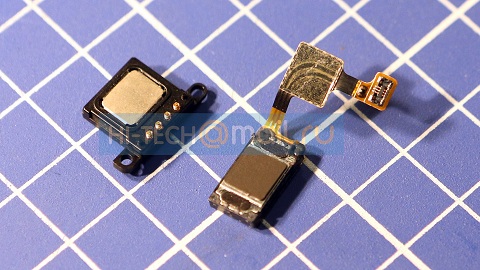

Bên trái là loa iPhone, bên phải là loa của Galaxy S7.

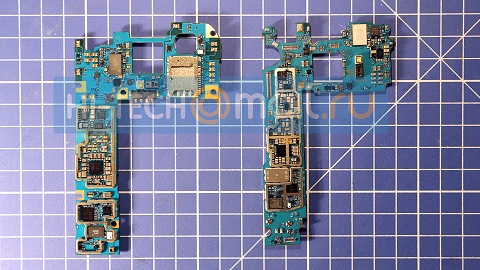

Bên trái là bo mạch của Samsung Galaxy S5 Active, một thiết bị cũng có khả năng chống nước. Bên phải mới là bo mạch của Galaxy S7.

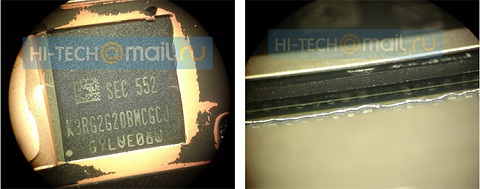

Bên tay trái là vi xử lý Exynos, bên tay phải là thanh Ram của thiết bị.

Cuối cùng là hình ảnh tổng quan vì toàn bộ phần cứng có bên trong Galaxy S7.
