Sơ đồ mạch điện tủ lạnh Funiki là tài liệu quan trọng giúp kỹ thuật viên điện lạnh, sinh viên ngành kỹ thuật và thợ sửa chữa hiểu rõ nguyên lý hoạt động của hệ thống điện bên trong thiết bị. Bài viết dưới đây sẽ phân tích chi tiết cấu tạo, nguyên lý đấu nối, cách dò lỗi và những lưu ý an toàn khi thao tác với mạch điện tủ lạnh Funiki.
Sơ đồ mạch điện tủ lạnh Funiki gồm những gì?
Đối với kỹ thuật viên điện lạnh, việc nắm rõ sơ đồ mạch điện tủ lạnh Funiki giúp xác định nhanh vị trí linh kiện, kiểm tra tín hiệu điện và xử lý các lỗi liên quan đến máy nén, thermostat hay hệ thống xả đá tự động.
Tùy từng model, cấu trúc mạch điện có thể khác nhau nhưng nhìn chung đều sử dụng các thành phần cơ bản như máy nén, rơ-le khởi động, rơ-le bảo vệ, thermostat, quạt gió, đèn chiếu sáng và timer xả đá (đối với dòng No Frost).
Cấu tạo cơ bản hệ thống điện tủ lạnh Funiki
Hệ thống điện của tủ lạnh Funiki hoạt động theo nguyên lý đóng ngắt tự động để duy trì nhiệt độ bên trong khoang lạnh ổn định.

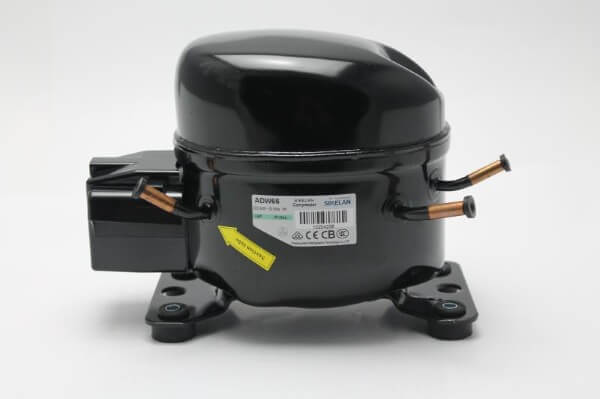

Máy nén (Block)
Máy nén là trung tâm của hệ thống lạnh, có nhiệm vụ nén môi chất lạnh để tạo chu trình làm lạnh.
Block thường có ba chân:
- Chân C (Common)
- Chân S (Start)
- Chân R (Run)
Ba chân này được đấu nối thông qua rơ-le khởi động và rơ-le bảo vệ.
Thermostat (Rơ-le nhiệt)
Thermostat có nhiệm vụ cảm nhận nhiệt độ trong ngăn lạnh. Khi nhiệt độ tăng cao hơn mức cài đặt, thermostat đóng tiếp điểm để cấp điện cho máy nén hoạt động.
Khi đủ lạnh, thermostat sẽ ngắt điện nhằm tiết kiệm điện năng.
Rơ-le khởi động
Rơ-le khởi động giúp cấp điện cho cuộn Start của block trong thời gian ngắn để động cơ khởi động dễ dàng. Sau khi block chạy ổn định, rơ-le sẽ tự ngắt cuộn đề.
Rơ-le bảo vệ
Linh kiện này bảo vệ máy nén khi xảy ra quá tải hoặc quá nhiệt. Nếu dòng điện vượt mức cho phép, rơ-le sẽ tự động ngắt nguồn để tránh cháy block.

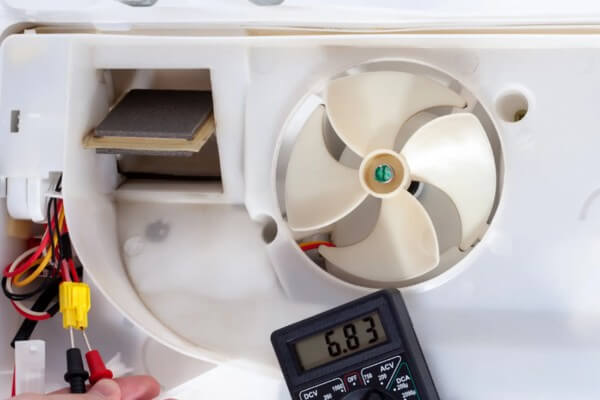

Quạt dàn lạnh
Đối với dòng quạt gió, quạt có nhiệm vụ lưu thông không khí lạnh khắp khoang tủ. Nếu quạt hỏng, nhiệt độ trong tủ sẽ phân bố không đều.
Đèn chiếu sáng
Đèn được cấp điện thông qua công tắc cửa. Khi mở cửa tủ, công tắc đóng mạch giúp bóng đèn sáng.
Timer xả đá (nếu có)
Các dòng No Frost thường sử dụng timer hoặc board điều khiển để chuyển đổi giữa chế độ làm lạnh và xả đá. Khi đến chu kỳ xả đá, điện sẽ được cấp cho điện trở xả đá thay vì máy nén.

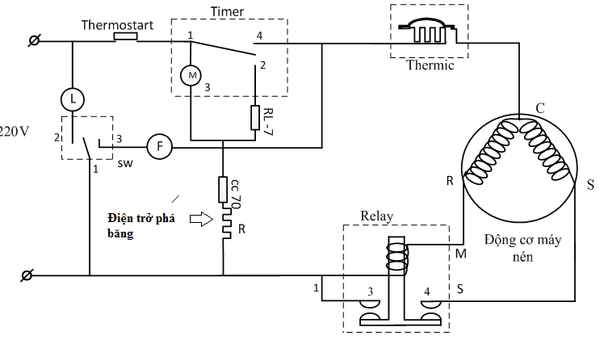

Sơ đồ nguyên lý mạch điện tủ lạnh Funiki
Sơ đồ mạch điện tủ lạnh Funiki cơ bản có thể mô tả theo chu trình sau:
Đây là sơ đồ mạch điện tủ lạnh Funiki dạng nguyên lý thường được sử dụng trong tài liệu đào tạo kỹ thuật điện lạnh.

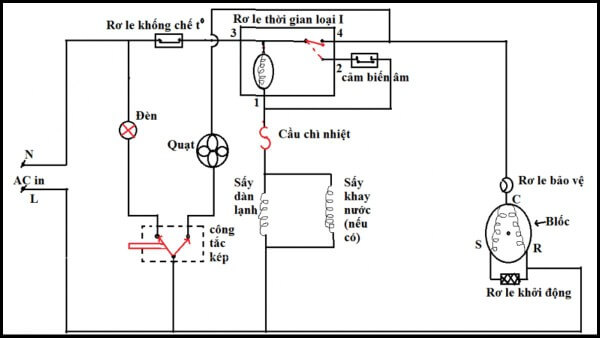

Giải thích đường đi dòng điện qua từng linh kiện
Khi cắm điện:
- Điện 220V đi vào thermostat.
- Nếu nhiệt độ cao, thermostat đóng tiếp điểm.
- Dòng điện đi qua rơ-le bảo vệ.
- Rơ-le khởi động cấp điện cho chân Start của block.
- Máy nén bắt đầu hoạt động.
- Sau vài giây, rơ-le ngắt cuộn Start và block chỉ chạy bằng cuộn Run.
- Đồng thời quạt dàn lạnh cũng được cấp điện để tuần hoàn khí lạnh.
Đối với dòng No Frost:
- Sau khoảng 6–12 giờ hoạt động, timer chuyển sang chế độ xả đá.
- Máy nén ngừng chạy.
- Điện trở xả đá được cấp điện để làm tan tuyết.
- Sau khi kết thúc chu kỳ, hệ thống tiếp tục làm lạnh bình thường.
Hiểu rõ nguyên lý này giúp việc kiểm tra sơ đồ mạch điện tủ lạnh Funiki trở nên dễ dàng hơn khi sửa chữa.

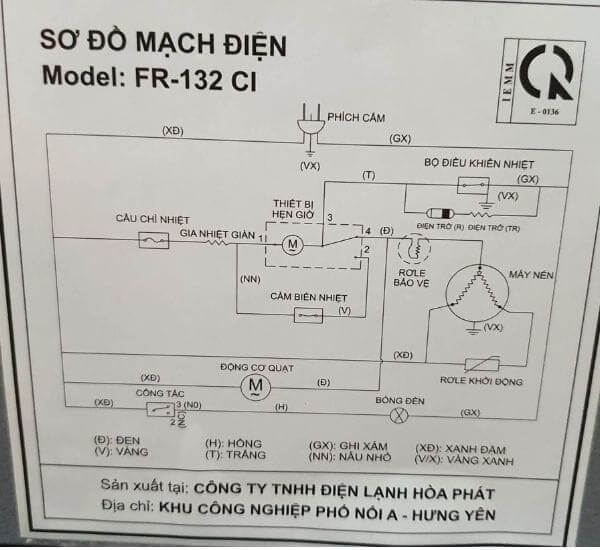

Sơ đồ đấu dây thực tế block tủ lạnh Funiki
Một trong những nội dung được kỹ thuật viên quan tâm nhất chính là đấu dây block.
Ba chân block gồm:
- C (Common)
- S (Start)
- R (Run)
Nguyên lý đấu nối:
Tụ đề tạo lệch pha giúp block khởi động mạnh hơn. Việc xác định đúng chân C-S-R bằng đồng hồ đo điện trở là thao tác bắt buộc trước khi đấu dây thử nghiệm.
Ngoài ra, sơ đồ tủ lạnh Funiki của từng model có thể có sự khác biệt nhỏ về vị trí dây nối, màu dây và bộ điều khiển.

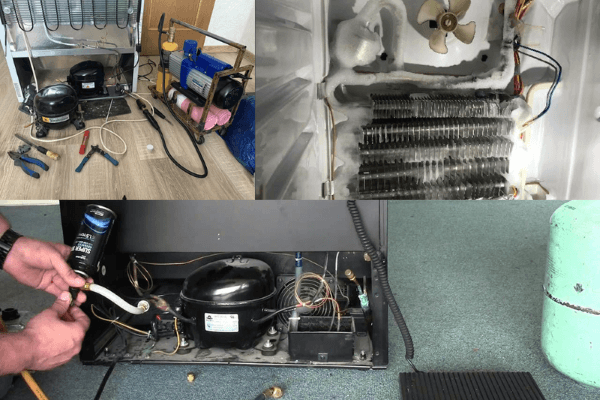

Các lỗi mạch điện thường gặp và cách dò
Thermostat bị hỏng
Biểu hiện:
- Tủ không chạy.
- Máy nén không hoạt động.
Kiểm tra bằng cách đo thông mạch hoặc đấu tắt thermostat để thử.
Rơ-le khởi động hỏng
Triệu chứng:
- Block chỉ kêu ù.
- Không khởi động.
- Nhảy bảo vệ liên tục.
Có thể kiểm tra bằng đồng hồ đo điện trở hoặc thay thử rơ-le.
Rơ-le bảo vệ quá tải
Nếu block quá nóng hoặc dòng tăng cao, rơ-le sẽ ngắt. Nguyên nhân có thể do:
- Máy nén kẹt cơ.
- Điện áp yếu.
- Quạt hỏng khiến block nóng.
Timer xả đá lỗi
Đối với dòng No Frost:
- Tuyết bám dày.
- Quạt cọ đá.
- Ngăn mát không lạnh.
Cần kiểm tra timer, điện trở xả đá và cầu chì nhiệt.
Đứt dây hoặc oxy hóa đầu nối
Sau thời gian dài sử dụng, đầu cos có thể bị oxy hóa gây tiếp xúc kém. Đây là nguyên nhân phổ biến khiến tủ hoạt động chập chờn.

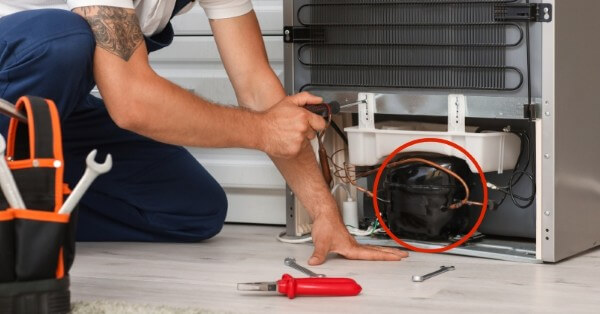

Lưu ý an toàn khi thao tác trên mạch điện tủ lạnh
Do sử dụng điện áp 220V nên việc sửa chữa cần tuân thủ nghiêm ngặt các nguyên tắc an toàn.
- Luôn ngắt nguồn điện trước khi tháo linh kiện.
- Kiểm tra điện áp bằng bút thử điện hoặc đồng hồ VOM.
- Xả tụ điện trước khi thao tác trên block hoặc board điều khiển.
- Không đấu tắt rơ-le bảo vệ để chạy thử trong thời gian dài.
- Sử dụng găng tay cách điện và dụng cụ chuyên dụng.
- Không tự ý can thiệp nếu chưa có kiến thức điện lạnh chuyên môn.
Việc đọc chính xác sơ đồ mạch điện tủ lạnh Funiki chỉ là bước đầu, quá trình sửa chữa cần kết hợp đo kiểm thực tế để đảm bảo an toàn và tránh gây hư hỏng thêm cho thiết bị.
Tổng kết
Nắm vững sơ đồ mạch điện tủ lạnh Funiki giúp kỹ thuật viên dễ dàng hiểu nguyên lý hoạt động của hệ thống điện, xác định đường đi dòng điện, đấu nối block đúng chuẩn và xử lý hiệu quả các lỗi thường gặp. Đây là tài liệu hữu ích cho thợ sửa chữa điện lạnh cũng như sinh viên kỹ thuật trong quá trình học tập và thực hành.
